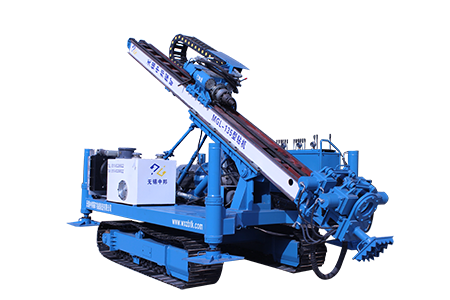

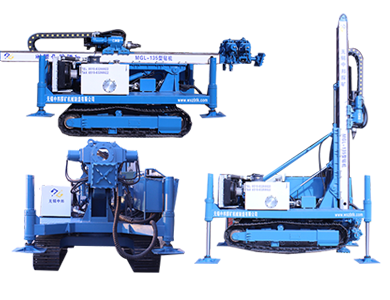

MGL-135多功能履带锚固钻机

特点

适合以下工艺施工

1) 锚固可适合钻杆钻进、套管钻进、钻杆套管复合钻进等工法。

2) 旋喷可适合单重、双重、三重旋喷等工法。通过配置不同的模块，可适合如下工艺的施工

3) 基坑降水

4) 微型灌注桩

5) 地热孔（水井）施工

扭矩、转速可以根据实际需要进行合理匹配，推进架行程为3.4米，可进行3米的钻杆、套管复合钻进，可以根据不同的地层配置相应扭矩的回转器，提高了钻机的适应性。

配有履带底盘、高位旋转平台、大直径的支腿油缸、0.9米的滑架、孔口支撑装置，使钻机移位、定位极为方便，钻进时稳定可靠。

配有夹持卸扣器，使装卸钻杆、套管劳动强度低、效率高。

研发配套了相应的钻具，可以满足以下施工工艺。

1)三翼钻头钻进，泥浆排渣。适用于土层、沙层等地层高速钻进。

2)空气潜孔锤钻进，空气排渣。（配置费用较高，15立方以上空压机，潜空锤，污染大）适用于岩层，破碎层施工。

3)孔底液动锤钻进，泥浆排渣。（配置费用低，配BW-320泵、液动锤、污染较小）适用于破碎层、沙卵层等含水量较大地层施工。

4)套管钻进

5)钻杆、套管复合钻进。

6)单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。

技术参数

型号	MGL-135
适应工程		边坡支护，深基坑支护
常用工艺		螺旋钻进，三翼钻头钻进，套管+钻杆复合钻进，气动锤钻进，孔底液动锤钻进，偏心跟管钻进
基本参数
钻孔直径	（mm）	φ150～φ250
旋喷成桩直径	（mm）
钻孔深度	（m）	100～140
钻杆直径/套管直径	（mm）	φ73、φ89、φ102、φ114/φ127、φ133、φ140、φ146
钻孔倾角	（°）	0～90
大臂举升高度	（mm）	447
回转器输出转速	（r/min）	10/20/25/40/50/60/70/100/120/140
回转器输出扭矩	（N·m）	6800
回转器冲击功	（J）	无
回转器冲击频率)	（min-1）	无
回转器行程	（mm）	3400
推进架给进行程	（mm）	900
回转器提升力	（kN）	65
回转器提升速度	（m/min）	0～1.4可调/7/18/26
回转器加压力	（kN）	33
回转器加压速度	（m/min）	0～2.8可调/14/36/80
行走参数
行走方式		履带行走
爬坡角度	（°）	25
履带接地比压	（KPa)	37.8
行走速度	（km/h）	0.4
回转参数
回转方式		整机自动回转
回转结构		回转轴承
定位方式		定位销
辅助配件情况
夹持卸扣器		标配
卷扬	（Kg）	选配
随手吊	（Kg）	选配
输入功率
输入功率（柴油机）	（kW）	无
输入功率（电动机）	（kW）	55+18.5+2.2
运输状态（长×宽×高）	（mm）	5400×2100×2000
重量	(kg)	6000

	系列低架旋喷钻机是无锡市中邦探矿机械制造有限公司根据市场需要开发的适合高压旋喷和锚固工程施工工艺的两用钻机．它广泛运用于铁路、公路、建筑、水利、电力等行业，主要用于对地基的加固、防渗堵水、对已有承栽桩进行维护等用途．
	系列低架旋喷钻机是无锡市中邦探矿机械制造有限公司根据市场需要开发的适合高压旋喷和锚固工程施工工艺的两用钻机．它广泛运用于铁路、公路、建筑、水利、电力等行业，主要用于对地基的加固、防渗堵水、对已有承栽桩进行维护等用途．
	系列低架旋喷钻机是无锡市中邦探矿机械制造有限公司根据市场需要开发的适合高压旋喷和锚固工程施工工艺的两用钻机．它广泛运用于铁路、公路、建筑、水利、电力等行业，主要用于对地基的加固、防渗堵水、对已有承栽桩进行维护等用途．
