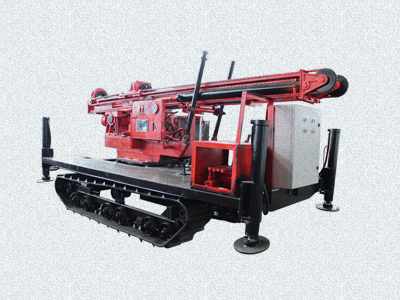

MGJ-50型锚杆工程钻机
特点

该钻机是根据我国国情,从经济实用的观点出发研制的一种机械动力头钻机,钻进口径以110-130mm为主(可达180mm),钻进深度60m,可以钻垂直—水平间任意角度孔,当使用电动机作动力时,经过简单的调整,本机亦能钻水平间向上0-90°的孔。

给进行程长达2300mm,可使用2m长得钻杆,为适应施工空间较窄的特殊用户需要,亦有给进行程较短的短桅杆及超短桅杆机型。

采用回转或冲击向转钻进方法,钻进效率高。

结构简单、新颖、重量轻,操作简易,运输移动方便。

技术参数

 名称

 柴油机

 电动机

 型号

 S1100型

 Y160M-4型

 功率

 10.3KW

 15KW

 转速

 2000r/min

 1460r/min

 重量

 ≤155kg

 123kg

基本参数

钻孔直径:130mm为主(可达180mm)

钻孔深度:60m

钻孔角度:垂直-水平间任意角度(使用电动机动力时,经简单调整亦能钻水平向上0-90°的孔)

钻 杆:Φ50mm或Φ73mm;长度2m,1.2m(短桅杆机型用),0.8m(超短桅杆机型用)

提升能力:额定22KN

加压能力:额定14.6KN

提升速度:0.259m/s

最大扭矩:2.8kNm(当用电机,动力头输出转速为32r/min时)

1.采用电动机作动力: 表1
 系列  钻机动力头输出转速(r/min)  使用的齿轮副
 普通  正转 32;59;108;187  MGJ-02-62/MGJ-02-30
 反转 26
 高速  正转 59;110;200;343  MGJ-02-62G/MGJ-02-30
 反转 48
2.采用柴油机作动力
 系列  钻机动力头输出转速(r/min)  使用的齿轮副
 普通  正转 40;74;135;233  MGJ-02-62/MGJ-02-30
 反转 32
 高速  正转 74;138;250;429  MGJ-02-62G/MGJ-02-30
 反转 60
油泵

型 号:SCB32/12型双联齿轮泵

排 量:32+12L/min

额定转速:1500r/min

工作压力:8MPa

最大压力:10MPa

外形尺寸

垂直孔工组时: 长×宽×高 1990×1150×3525;   1990×1150×2725(短桅杆机型);   1990×1150×2325(超短桅杆机型).

水平孔工作(运输状态)时:长×宽×高 3525×1150×1225;   2725×1150×1225(短桅杆机型);   3525×1150×1225(超短桅杆机型).

重量(不包括动力机): 900kg;   830kg(短桅杆机型);   800kg(超短桅杆机型).
